PRODUCTS
- SERIES
산업용 스탠다드 CNC 가공머신 G-AiD는 공간효율성의 뛰어난 정밀가공 소형 MCT입니다. 덴탈가공이나 주얼리, 반도체 세라믹 등 특수소재에도 광범위하게 활용이 가능합니다. 안정적인 가공정밀도와 편리한 UI조작이 강점으로 비숙련자도 쉽게 사용이 가능한 광범위한 범용 머신입니다. 안전하고 쉽게 MCT를 활용해 보세요
- SERIES
산업용 프리미엄 CNC 가공머신 EPiC은 보다 더 강력하고 정밀한 고속 회전 스핀들을 장착하고 고속 가공을 실현하여 국내 머시닝센터(MCT)의 선두주자로 보다 막강한 가공 효율을 제공합니다. 연산 고정도화, 통신속도 향상, 선독제어 및 오토캘리브레이션 기능이 추가되었습니다. 고객사의 수요 부품에 맞는 최적의 가공 솔루션을 지원합니다.
| MODEL | G-AiD 420 | G-AiD 500X | EPiC M | EPiC ST | EPiC N | EPiC D |
|---|---|---|---|---|---|---|
| Control AXIS | Simultaneous 4-Axis | Simultaneous 5-Axis | 3-Axis / 4-Axis / 5-Axis | |||
| No. of Tools | 7 | 13 | 1 | 6 | 24 | 46 |
| Dimension (W × D × H) | 600 x 780 x 1800 | 750 × 800 × 2100 | 450 x 600 x 750 | 760 x 1300 x 1750 | 820 x 1930 x 2000 | 1,900 x 3,000 x 2200 |
| Movements(X,Y,Z,B,C) | 279 x 122 x 155, ±360° | 450 × 170 × 240, -45°+130°, ±360° | 170 x 170 x 150 | 320 x 220 x 200 | 420 x 320 x 350 | 1,250 x 1,150 x 900 |
| Smallest Unit of movement(mm/degree) | 0.001 mm / 0.001 degree | |||||
| Repeatability(μm) | 5(μm) | 5(μm) | 10(μm) | 5(μm) | 5(μm) | 5(μm) |
| Weight | 336kg | 456kg | 70kg | 670kg | 1.1ton | 2 ton |
| Voltage / frequency | AC 220V 1phase(50/60Hz) | AC 220V 1phase(50/60Hz) | AC 220V 1phase(50/60Hz) | AC 220V 1phase(50/60Hz) | AC 220V 3phase(50/60Hz) | AC 220V 3phase(50/60Hz) |
| Compressed Air | 6∼7 Bar | |||||
| CAM | Open Solution | |||||
| Motor drives | All servo motors with IP 67 (Absolute type) | All servo motors with IP 67 (Incremental type) | Stepping motors | All servo motors with IP 67 (Incremental type) | All servo motors with IP 67 (Incremental type) | All servo motors with IP 67 (Incremental type) |
| Reducer | Harmonic Drive | |||||
| Milling Station | Wet & mist(Coolant, Ethanol) & Air dry | |||||
| PC | Built-In | |||||
| Spindle RPM | 30,000 RPM | 60,000 RPM | 48,000 RPM | 30,000 RPM | 50,000 RPM | 30,000 RPM |
| Tools | PC type | PC type | ER11 | ISO20 / ER16 | HSK E25 / ER16~20 | HSK E25 / ER20 |
| Tool Change | Automatic Tool Change(Automatic tool length measurement) | |||||
| Option | 진공베드, 파워바이스, Auto DOOR, 오토켈리브레이션 등 | |||||
※ 모든 시리즈는 협의를 통해 구체적인 사양 변경이 가능합니다.
* 커스텀 설비 문의 : 031)206-5451

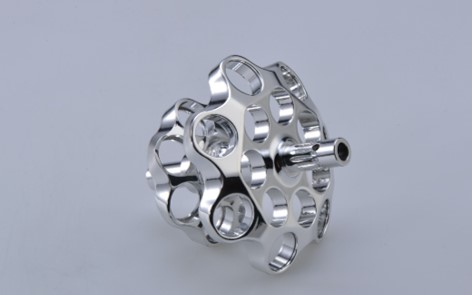

산업 정밀 부품 및 덴탈 크라운 가공 등에 사용되고 있으며 최대 5㎛ 까지의 정밀한 표현이 가능합니다.
고객의 가공물에 따라 장비의 스핀들을 선택적 사용이 가능하며,
자사 테스트 결과 산업용 기준 최대 30,000RPM의 가공 속도는 일반 MCT 대비 약 2~2.5배 더 빠른 가공이 가능합니다
최경질의 Titanium, SUS 부터 연질의 Wood, Aluminium 등 까지 소재의 제한 없이 가능합니다.
배드 형태의 마스터 지그 위에 소재에 맞는 전용 지그의 구현으로 다양한 가공이 가능합니다.
또한, 고객이 원하는 가공에 맞춰 최적의 가공 솔루션을 지원합니다.
절삭유의 순환식 사용으로 가공 칩 및 절삭유의 관리가 용이합니다.
사용자의 입장에서 자체 개발한 SW와 터치 패드 기반의 직관적 UI를 적용하여 비전문가는 물론 학생들도 쉽게 조작할 수 있도록 하였습니다.
일반 MCT 1대 대비 6대를 배치할 수 있는 사이즈로 공간 활용성을 높였으며
연구실 또는 교실 내에서도 실습과 동시에 사용 가능합니다.
축이동 거리 Limit 설정과 스핀들 과부하 방지를 위한 Auto Lock 시스템으로 안전하게 사용 가능합니다.
가공이 완료되면 자동으로 설비가 OFF되는 설정으로 더 이상 밤새 기계앞을 지키실 필요가 없습니다.
ATC내 툴 센서 부착으로 툴 길이를 자동으로 측정하여 툴 마모도 및 그에 따른 툴 교체 시기를 확인할 수 있습니다.
1. 기본 장비 운용 교육 제공
2. 정밀 셋팅 및 유지보수 교육 제공
고객의 가공 어플리케이션에 맞춰 지그 기술 코디네이션을 지원하며 고객이 원하는 가공을 좀 더 효율적으로 진행할 수 있도록 최적의 가공 솔루션을 지원합니다.
알람 및 문제 발생 시 신속한 문제 해결을 위하여 원격 지원 및 방문 A/S를 지원하며 장비의 주요 부품을 본사에서 항시 관리함으로써 A/S에 소요되는 시간을 절감합니다.
